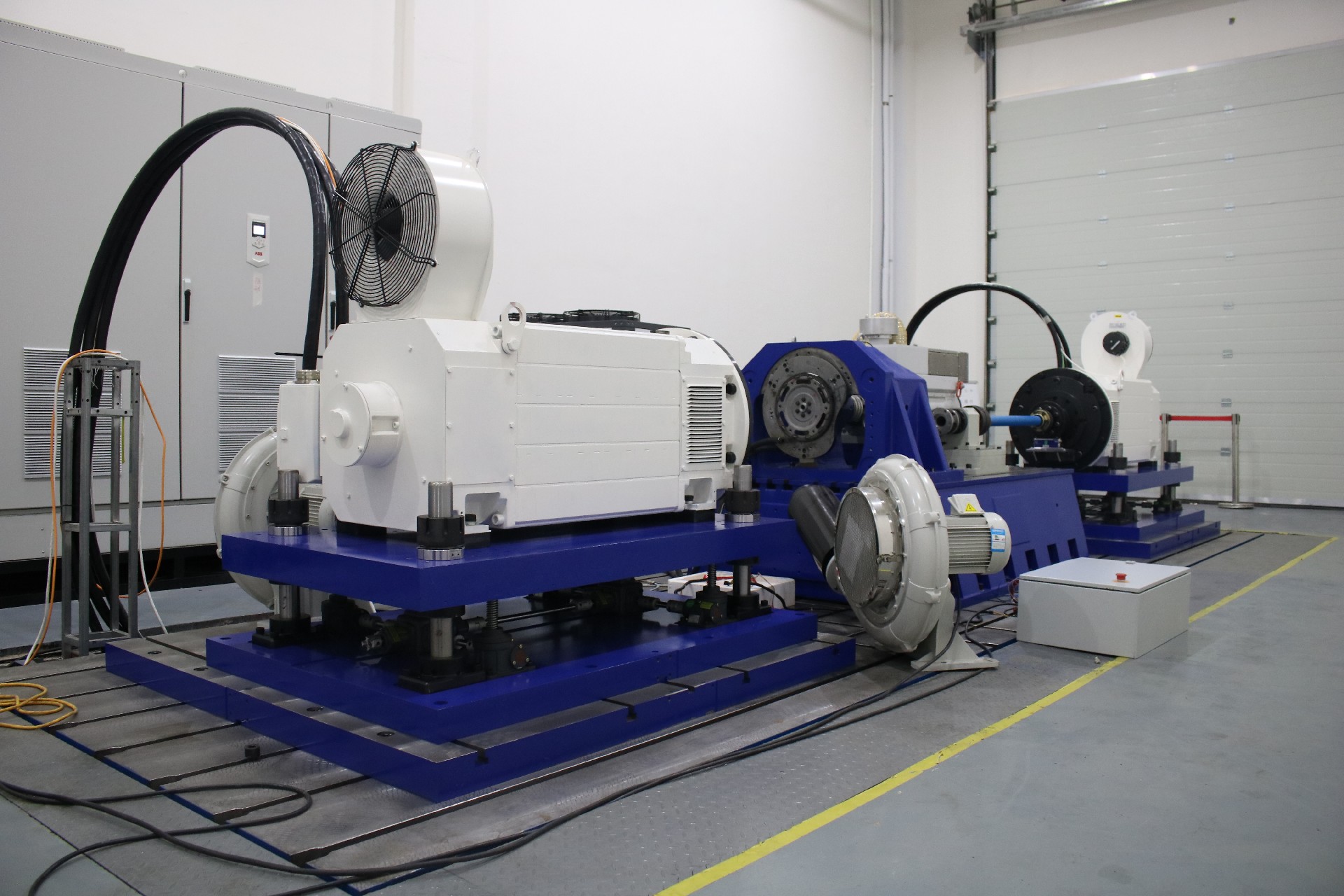

乘用車動力總成及零部件試驗臺架
試驗臺架主要測試對象
· 動力總成/電橋類：
二合一/三合一乘用車電動力總成（EDS）
· 變/減速器總成類（左置/右置）：
乘用車傳統AT、DCT、AMT、MT、CVT等變速器總成
EV純電動乘用車橫置減速器總成
HEV混合動力變速器總成
· 高速驅動電機系統類：
EV純電動高速驅動電機系統
HEV混合動力高速驅動電機系統
試驗臺架主要技術參數
| 臺架1 | 臺架2 | 臺架3（合作） | |
| 設備廠家 | 清研新能源集成（進口核心） | 清研新能源集成（進口核心） | 國產集成（進口核心） |
| 臺架結構 | 三電機直驅 | 三電機直驅 | 三電機直驅 |
| 動力輸入單元（S1工作制） | 450Nm@0-4500rpm、188.3kW@4500rpm-16000rpm、最高16000rpm | 500Nm@0-6000rpm、314.2kW@6000rpm-20000rpm、最高20000rpm | 450Nm@0-6000rpm、282.7kW@6000rpm-16000rpm、最高16000rpm |
| 動力輸出單元（單側） | 3700Nm@0-800rpm、額定功率310kW、最高3300rpm | 3700Nm@0-800rpm、額定功率310kW、最高3300rpm | 3700Nm@0-800rpm、額定功率310kW、最高3300rpm |
| 早期故障診斷系統 | 德國紅螞蟻 | 德國萊爾浩夫 | 德國萊爾浩福 |
| 功率分析儀 | WT3004E | WT5004E | WT3004E |
| 直流電源 | 額定功率200kW、峰值功率250kW、額定電流±500A、峰值電流±625A、額定電壓400V、輸出電壓24-800 V（DC）連續可調 | 額定功率300kW、峰值功率350kW、額定電流±600A、峰值電流±700A、額定電壓500V、輸出電壓24-1000 V（DC）連續可調 | 額定功率250kW、額定電流±500A、峰值電流±625A、輸出電壓24-800 V（DC）連續可調 |
| 高低溫環境倉 | 溫度范圍-40℃～ 140℃；溫度控制穩定度：2℃；溫度分布均度：±2℃； | 溫度范圍-40℃～ 140℃；溫度控制穩定度：&±2℃；溫度分布均度： ±2℃； | 溫度范圍-40℃～ 140℃；溫度控制穩定度：±2℃；溫度分布均度： ±2℃； |
| 其他 | 轉速測量精度：±1 r/min；轉速控制精度：±2r/min； | ||
| 扭矩測量精度：±0.05%FS；扭矩控制精度：±0.2%FS | |||
