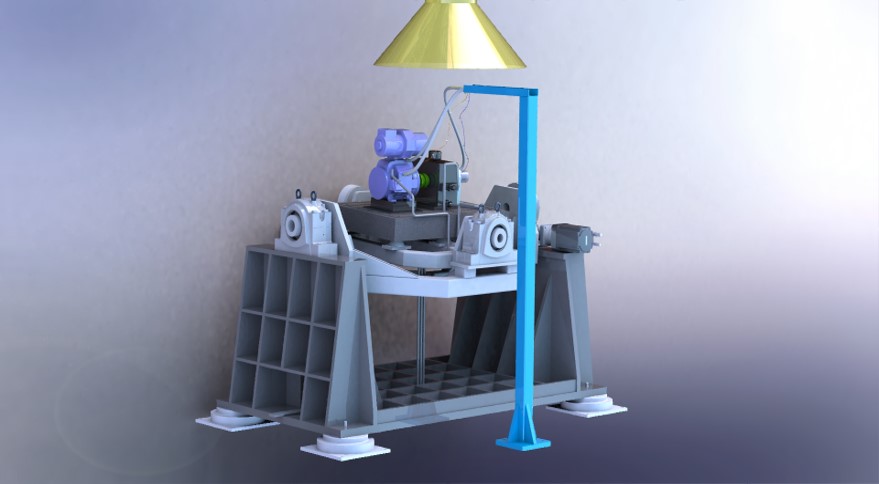

適用于模擬流體動壓密封動態姿態下的全工況試驗，提供被試對象在各姿態下的高溫滑油、空氣及轉速驅動。
|
系統名稱 |
主要性能指標 |
|
旋轉平臺 |
俯仰：±55°往復； 橫滾：±55°往復； 轉速：10°~300°/min 連續可調角度控制精度： ±1° 振動監測滿足ISO10816標準 |
|
試驗主體 |
驅動電機額定功率：22KW 最高輸入轉速：12000rpm 最大允許輸出轉速：40000rpm； 最大輸入扭矩：35N.m； 軸向力范圍：0-600N |
|
增速箱 |
最大輸入轉速：10000rpm 最大輸出轉速：45000rpm 額定功率：22KW適用于翻轉姿態 |
|
潤滑系統 |
滑油系統主要由油箱及附件、供油泵機組、回油泵機組、過濾器、球閥、溢流閥、溫度傳感器、壓力變送器、壓力表、水冷散熱器及管路等組成。供油壓力：0.2 ～0.3MPa 供油流量：15L/min 系統供油溫度：35～45℃ |
